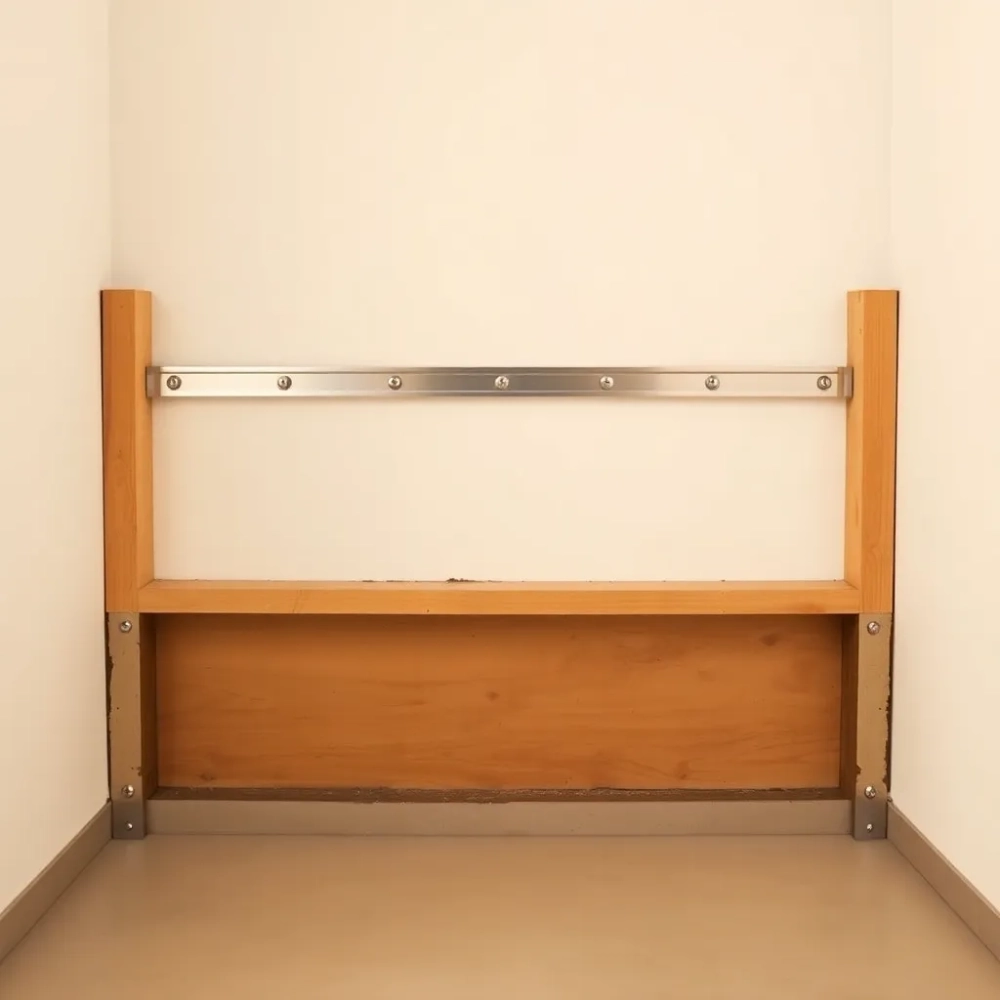

Jak wzmocnić ścianę pod Geberit, żeby nic nie odpadło

Te 2 cm krzywizny na ścianie, których nikt nie wyrównał, potrafią po roku wygiąć stelaż podtynkowy jak łuk, a wtedy ceramika zaczyna pracować, fuga pęka i zaczyna się łańcuszek kosztownych poprawek. Wzmocnienie ściany pod Geberit to nie kwestia jednego mocnego kołka rozporowego, tylko trzech rzeczy zrobionych razem: równego, nośnego podłoża, kotew dobranych do materiału nośnego oraz wyciszenia, bo inaczej spłuczka będzie donośna jak bęben w sypialni obok. Każdy z tych filarów trzyma się fizyki: krzywa ściana wymusza naprężenia w ramie stelaża, miękka ściana nie przenosi obciążenia 400 kg na punkty mocowania, a brak maty akustycznej zamienia każdą rurę w membranę, która rezonuje na częstotliwości 200-500 Hz, czyli dokładnie w paśmie, w którym ludzki mózg nie potrafi spać. W dalszej części rozbieram te trzy filary na poziomie mechanizmu, norm i konkretnych wartości liczbowych, żeby montaż był powtarzalny, a łazienka cicha i trwała przez następne dwadzieścia lat.

• Wyrównanie ściany przed montażem stelaża Geberit
• Dobór kotew i wzmocnień do ściany karton-gips oraz murowanej
• Wyciszenie i izolacja ściany wokół zabudowy podtynkowej
• Kiedy producent odmówi reklamacji przez błędy montażowe
• Checklista końcowa: czy Twój montaż jest poprawny

Wyrównanie ściany przed montażem stelaża Geberit

Ściana, do której przyjdzie przykręcić ramę, musi być płaska w dwóch osiach jednocześnie: pionowej i poziomej. Tolerancja wynosi 2 mm na metr długości, czyli mniej więcej tyle, ile pokazuje dobra poziomica 60 cm przy odpowiednim podświetleniu. Przy stelażu o szerokości 50 cm i wysokości 112 cm każde odchylenie przenosi się na ramę jak dźwignia, bo punkty kotwienia dzieli od siebie równe 60 cm, a sztywność profilu stalowego ma swoją granicę przy momencie zginającym rzędu 12-18 Nm.

Najpierw kontrola płaszczyzny: łata murarska 2 m przejeżdża po ścianie w trzech pasach, przy podłodze, na wysokości 100 cm i przy suficie. Szczelina większa niż 3 mm oznacza, że trzeba skuć garb lub uzupełnić wklęsłość. Na ścianie murowanej najlepiej sprawdza się cementowa masa wyrównawcza grubości 5-20 mm, która po związaniu ma wytrzymałość na ściskanie powyżej 10 MPa, czyli tyle, ile potrzebuje kotwa rozporowa M10 do przeniesienia siły wyrywającej 0,7 kN.

Na karton-gipsie sprawa wygląda inaczej, bo płyta ma grubość zaledwie 12,5 mm i sama w sobie nie utrzyma stelaża. Tu wyrównanie dotyczy przede wszystkim konstrukcji nośnej, czyli profili CW i UW rozstawionych co 40 cm, a nie samej płyty. Jeśli profile stoją w pionie co 60 cm, stelaż będzie się uginał przy obciążeniu, nawet jeśli ściana wygląda idealnie gładko. Dlatego pod przyszły stelaż Geberit montuje się dodatkowy profil CW lub drewniany zastrzał (najczęściej kantówkę 60×40 mm), który przeniesie obciążenie do stropu i podłogi.

Przed przykręceniem ramy warto wyznaczyć oś symetrii miski i narysować ją na ścianie oraz na podłodze ołówkiem. To drobnostka, która eliminuje klasyczny błąd o 1-2 cm w bok, a potem długie przerabianie odpływu, bo rura kanalizacyjna DN 110 ma swoją sztywną oś i nie poddaje się bez walki. Na betonie i cegle pełnej wyznaczenie osi idzie szybko, na karton-gipsie trzeba upewnić się, że w zaznaczonym miejscu faktycznie jest profil CW, a nie pusta przestrzeń między płytami.

Checklista przed montażem wygląda następująco:

• Łata 2 m nie wykazuje szczeliny większej niż 3 mm w żadnym punkcie.
• Poziomica 60 cm pokazuje zero na całej długości planowanego stelaża.
• Profil nośny CW pod przyszłym stelażem istnieje i jest przykręcony do podłogi oraz sufitu.
• Oś miski zaznaczona na ścianie i podłodze, zgodna z projektem kanalizacji.
• Podłoga pod stopami stelaża jest czysta, sucha i równa, bez kurzu zmniejszającego przyczepność.

Spełnienie tych pięciu punktów zajmuje realnie 10-15 minut i oszczędza późniejszych 800-1500 zł na poprawkach, bo demontaż stelaża podtynkowego oznacza kucie, ponowne układanie płytek i ponowne uszczelnianie. Ekonomia jest prosta: kwadrans przy łacie kontra dwa dni robót rozbiórkowych.

Dobór kotew i wzmocnień do ściany karton-gips oraz murowanej

Kotwa musi przenieść siłę wyrywającą 0,7 kN w każdym z czterech punktów mocowania stelaża do ściany. To wymóg z normy PN-EN 997 dla misek WC z funkcją spłukiwania, pomnożony przez współczynnik bezpieczeństwa 1,4. Na ścianie murowanej z cegły pełnej lub betonu najlepiej pracuje kotwa rozporowa M10 ze stali ocynkowanej o długości 80 mm, wkręcana przez stalowy kątownik stelaża bezpośrednio w podłoże. Kołek nylonowy 12 mm w połączeniu z wkrętem 8 mm daje tu zbyt małą powierzchnię styku i przy pełnym obciążeniu może się wysunąć z muru po 3-5 latach eksploatacji.

Na karton-gipsie kotwa przechodzi przez płytę do profilu CW, dlatego używa się śrub samogwintujących 6,3×32 mm z łbem sześciokątnym, które wkręca się w blachę profilu o grubości 0,6 mm. Gdyby zamiast tego zastosować zwykłe kołki do płyt g-k, przeniosą one co najwyżej 0,15 kN, czyli jedną piątą potrzebnej siły, i przy pierwszym dynamicznym obciążeniu (siadanie, wstawanie) ściana zacznie się odkształcać. To właśnie ten błąd odpowiada za charakterystyczne skrzypienie ścian działowych przy spłukiwaniu.

Stelaże różnią się nośnością, co widać w tabeli poniżej:

Na ścianie murowanej rama stelaża mocowana jest w czterech punktach: dwa górne do ściany za spłuczką, dwa dolne do stóp stelaża przylegających do posadzki. Te dolne punkty są równie ważne jak górne, bo przenoszą większość siły tnącej, czyli 0,4 kN z każdej strony, gdy ktoś siada z rozmachem. Jeśli podłoga jest drewniana i ma ugięcie większe niż 3 mm pod obciążeniem 100 kg, stelaż też zacznie pracować, niezależnie od jakości kotew w ścianie.

Najczęstszy błąd przy montażu na karton-gipsie to pominięcie dodatkowego profilu CW za stelażem. Rama stelaża ma szerokość 50 cm, ale płyta g-k ma rozstaw profili 60 cm, więc domyślnie rama wisi na dwóch sąsiednich profilach, a środek płyty między nimi jest pusty. Brak wzmocnienia powoduje, że płyta ugina się pod naporem ceramiki, a to z kolei pęka glazura przy krawędzi obudowy. Rozwiązanie jest mechanicznie proste: między dwoma profilami CW wstawia się trzeci, dokładnie na osi stelaża, i łączy go z dolnym profilem UW za pomocą wkrętów samogwintujących.

Przy ścianie murowanej z cegły dziurawki (porotherm, pustaki ceramiczne) zwykłe kołki rozporowe nie wystarczą, bo ścianki pustaka mają grubość zaledwie 8-12 mm i kruszą się przy próbie rozparcia. Tu stosuje się kotwy chemiczne na bazie żywicy winyloestrowej albo kotwy wkręcane bezrozporowe o średnicy 10 mm, które wcinają się w strukturę ceramiki bez wywoływania sił rozrywających. Czas schnięcia kotwy chemicznej w temperaturze 20°C wynosi 15 minut do obciążenia wstępnego i 60 minut do pełnego obciążenia 0,7 kN na punkt.

Dla ścian nośnych z żelbetu najlepszą opcją pozostaje kotwa wklejana na żywicę epoksydową z prętem gwintowanym M10 ze stali nierdzewnej A2. Taka kotwa przenosi 1,2 kN w betonie C20/25, czyli dwukrotnie więcej niż wymaga norma, a przy okazji nie generuje naprężeń rozporowych, które mogłyby spowodować mikropęknięcia w strefie przypodłogowej. To rozwiązanie kosztuje około 25-35 zł za punkt mocowania, ale eliminuje ryzyko kosztownych reklamacji, bo taka kotwa nie poluzuje się nawet po 30 latach eksploatacji w wilgotnym środowisku łazienki.

Wyciszenie i izolacja ściany wokół zabudowy podtynkowej

Spłuczka podtynkowa generuje dźwięk o natężeniu 55-65 dB wewnątrz zabudowy, co bez wyciszenia przekłada się na 35-40 dB w sąsiednim pomieszczeniu przez ścianę karton-gipsową o standardowej izolacyjności Rw = 42 dB. Różnica 20 dB brzmi niewinnie, ale w skali logarytmicznej oznacza, że spłukiwanie jest czterokrotnie głośniejsze, niż gdyby ściana miała izolacyjność Rw = 52 dB, którą osiąga się właśnie przez dodanie maty akustycznej i wełny mineralnej.

Mata akustyczna z kauczuku EPDM o grubości 5 mm i gęstości 750 kg/m³, przyklejana do zewnętrznej powierzchni spłuczki, tłumi drgania w zakresie częstotliwości 200-1000 Hz, czyli dokładnie tam, gdzie generowany jest najbardziej irytujący dla ucha basowy pomruk spłukiwania. Mata kosztuje 35-50 zł za arkusz 50×80 cm, czyli mniej niż jedna płytka ceramiczna, a obniża słyszalność spłukiwania w sypialni obok o 8-10 dB. To różnica między "słyszę, że ktoś spuszcza wodę" a "nic nie słyszę".

Wełna mineralna o gęstości 40 kg/m³, wypełniająca przestrzeń między profilami CW wokół stelaża, działa inaczej niż mata. Pochłania dźwięk powietrzny przenikający przez ścianę, zamieniając energię akustyczną na ciepło przez tarcie powietrza w sprężystych włóknach. Grubość 50 mm wełny podnosi izolacyjność ściany g-k o Rw = 8 dB, co przekłada się na pięciokrotne zmniejszenie energii dźwiękowej docierającej do sąsiedniego pokoju.

Montaż maty i wełny wygląda tak: najpierw mata na spłuczkę (klej kontaktowy naniesiony pasmami co 15 cm), potem rama stelaża, potem wełna mineralna wepchnięta między profile CW od wewnętrznej strony ściany, a na koniec druga warstwa płyt g-k o grubości 12,5 mm przykręcona do profili. Ta dodatkowa warstwa płyty sama w sobie podnosi masę powierzchniową ściany z 25 kg/m² do 50 kg/m², a prawo masy mówi, że podwojenie masy poprawia izolacyjność o 6 dB. Sumarycznie sama konstrukcja daje więc 14 dB tłumienia, a razem z matą i wełną komfort akustyczny rośnie jeszcze bardziej.

Częsty błąd polega na szczelnym zamknięciu przestrzeni wokół spłuczki pianką montażową. Pianka poliuretanowa nie tłumi dźwięku, bo ma strukturę zamkniętych komórek, które odbijają fale zamiast je pochłaniać. Efekt jest taki, że spłuczka staje się jeszcze głośniejsza, bo zamiast rezonować wolno w otwartej przestrzeni, drga w sztywnej klatce z pianki jak membrana w obudowie głośnika. Prawidłowym wypełnieniem jest wyłącznie materiał o otwartej strukturze: wełna mineralna, wełna szklana albo specjalistyczna mata z włókien poliestrowych o gęstości co najmniej 30 kg/m³.

Na ścianie murowanej wyciszenie wygląda skromniej, bo cegła pełna o grubości 25 cm ma już izolacyjność Rw = 53 dB, co w większości mieszkań wystarcza. Mata akustyczna na spłuczce nadal ma sens, bo pochłania wibracje mechaniczne przenoszone przez sztywne połączenia stelaża z murem, ale nie trzeba już wypełniać ściany wełną, bo nie ma tam pustej przestrzeni między profilami. Koszt samej maty w przypadku ściany murowanej wynosi 40-60 zł i zwraca się przy pierwszej nocy przespanej w spokoju.

FAQ wplecione w treść: czy mogę zamontować stelaż sam? Tak, jeśli masz doświadczenie z pracami hydraulicznymi i narzędziami pomiarowymi, ale samodzielny montaż wydłuża czas z jednego dnia do trzech i zwiększa ryzyko błędu przy pomiarach. Po jakim czasie oddać do użytku? Po 24 godzinach od zakończenia montażu i sprawdzeniu szczelności napełnionej spłuczki, czyli realnie następnego dnia po zakończeniu prac mokrych przy glazurze. Czy stelaż wymaga konserwacji? Nie, pod warunkiem, że instalacja wodociągowa ma filtry siatkowe, a ciśnienie wody nie przekracza 5 bar, bo wyższe ciśnienie powoduje szybsze zużycie uszczelek zaworu napełniającego.

Kiedy producent odmówi reklamacji przez błędy montażowe

Gwarancja na stelaż podtynkowy obowiązuje tylko wtedy, gdy montaż przeprowadzono zgodnie z oficjalną dokumentacją producenta, a odstępstwo od niej w kluczowych punktach (rodzaj kotew, nośność ściany, szczelność połączeń) zwalnia producenta z odpowiedzialności. Najczęstsze powody odmowy reklamacji to: brak wzmocnienia ściany g-k przy stelażu o nośności powyżej 300 kg, użycie kołków niezgodnych z typem podłoża, montaż na ściance działowej o grubości poniżej 75 mm bez dodatkowych profili CW, a także brak próby ciśnieniowej instalacji przed zabudowaniem stelaża płytami.

Próba ciśnieniowa to 30 minut pod ciśnieniem 10 bar, czyli dwukrotnie wyższym niż normalne ciśnienie robocze. Wykonuje się ją po podłączeniu wodociągu, ale przed zamknięciem stelaża płytami g-k. Jej pominięcie sprawia, że ewentualny wyciek ujawnia się dopiero po ułożeniu glazury, a wtedy koszt naprawy rośnie pięciokrotnie: od 200 zł za wymianę uszczelki przy próbie do 1000-1500 zł za kucie, ponowne układanie płytek i ponowne uszczelnianie. Producent traktuje taki wyciek jako skutek zaniedbania montażysty, a nie wadę produktu, więc reklamacja zostaje odrzucona.

Drugą pułapką gwarancyjną jest brak wpisu w karcie gwarancyjnej parametrów instalacji: ciśnienia roboczego, daty montażu, danych instalatora z numerem uprawnień. Bez tego wpisu reklamacja jest formalnie nieważna, nawet jeśli sam stelaż ma ukrytą wadę fabryczną. Dokumentacja powinna być przechowywana przez cały okres użytkowania, czyli realnie 20-30 lat, bo tyle wynosi żywotność ceramicznych elementów stelaża w normalnych warunkach.

Checklista końcowa: czy Twój montaż jest poprawny

Dziesięć punktów powyżej to dziesięć warstw ochrony między sprawną łazienką a kosztowną awarią za dwa, pięć albo dziesięć lat. Każdy "NIE" w tej tabeli oznacza konkretny problem: krzywa ściana, luźna rama, głośne spłukiwanie albo utrata gwarancji. Wzmocnienie ściany pod Geberit nie kończy się na kotwach, bo kotwy bez równego podłoża i bez wyciszenia to połowa roboty. Pełen montaż zgodny z powyższą checklistą zajmuje 4-6 godzin dla doświadczonej ekipy, 8-12 godzin dla majsterkowicza z dobrym sprzętem pomiarowym, a oszczędność względem pośpiechu sięga kilku tysięcy złotych w perspektywie następnej dekady.

Przy doborze konkretnego modelu stelaża warto porównać trzy scenariusze: remont łazienki w bloku z wielkiej płyty (ściana g-k na profilach 60 cm, nośność do 400 kg), remont w domu z ścianą murowaną z porothermu (kotwy chemiczne, brak wełny), oraz łazienka dla osoby o wadze powyżej 120 kg (wzmocniony stelaż 450 kg, podwójne profile CW). Każdy scenariusz wymaga innego zestawu materiałów i innego czasu montażu, ale wszystkie trzy opierają się na tych samych trzech filarach: równe podłoże, właściwe kotwy, cicha izolacja. Zastosowanie się do tej logiki pozwala uniknąć 80% awarii, które zwykle wynikają z pośpiechu i pominięcia kontroli, a nie z samej jakości produktu. Jeśli planujesz remont, sprawdź specyfikacje techniczne stelaży w dokumentacji producenta, pobierz aktualną instrukcję montażu PDF i porównaj ją z powyższą checklistą punkt po punkcie.
