Jak wyznaczyć ścianki działowe, żeby nie żałować

Masz przed sobą kartkę z rzutem mieszkania, linijkę i sznurek, a na podłodze stoi ekipa gotowa do pracy. Od decyzji, jak wyznaczyć ścianki działowe, zależy czy zyskasz dodatkowy pokój, czy sąsiad usłyszy każde Twoje słowo. Różnica między mokrą technologią murowania a suchą zabudową na profilach to nie kwestia gustu, lecz konkretnych konsekwencji: kosztów od 80 do 220 zł za metr kwadratowy, czasu realizacji od jednego dnia do tygodnia, a także trwałości na lata.

• Wyznaczanie przebiegu ścianki na podłodze i stropie
• Grubość i proporcje ścianki działowej według norm
• Najczęstsze błędy przy wyznaczaniu ścianek działowych

Wyznaczanie przebiegu ścianki na podłodze i stropie

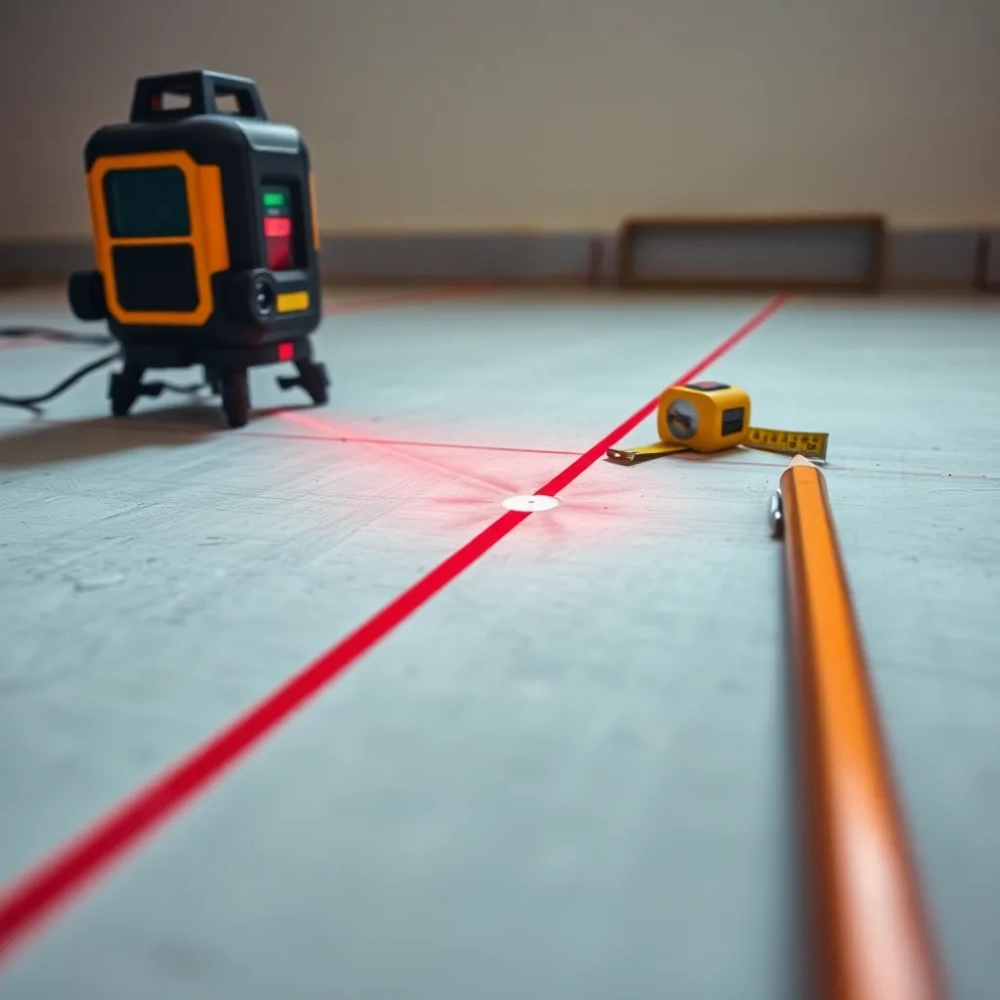

Zanim chwycisz za kielnię lub wiertarkę, cały przebieg ścianki działowej musi zostać przeniesiony z rysunku na rzeczywistość. Zaczynasz od wytyczenia linii na posadzce, najlepiej laserem krzyżowym lub klasycznym sznurem traserskim naciągniętym między kołkami. Linia na podłodze staje się bazą, bo to ona definiuje wszystkie pozostałe wymiary konstrukcji.

Po wyznaczeniu obrysu na posadzce przenosisz go na strop za pomocą pionu lub niwelatora laserowego. Klasyczny sznurek z obciążnikiem działa tu bez zarzutu, jeśli pomieszczenie ma standardową wysokość do 2,7 m. Przy wyższych wnętrzach lepszy okaże się laser rotacyjny, bo pion ręczny zaczyna dawać odchylenia rzędu kilku milimetrów na każdy metr.

Trasowanie na stropie wymaga szczególnej staranności w narożnikach, gdzie linie zbiegają się pod kątem prostym. Wystarczy pomylić się o 1,5 cm na wysokości 2,6 m, by ściana u dołu nie domykała się do linii startowej, albo odwrotnie, między ścianką a stropem powstanie klinowata szczelina nie do wypełnienia pianką.

Linie boczne na ścianach nośnych wyznaczasz przez rzutowanie skrajnych punktów z podłogi i stropu pionem laserowym. Przy wytyczaniu warto sprawdzić kąt prosty klasyczną metodą 3-4-5, czyli odmierzeniem 3 jednostek na jednej ścianie, 4 na drugiej i sprawdzeniem, czy przeciwprostokątna ma 5. Metoda sprawdza się lepiej niż kątownik, gdy linia wiedzie po krzywej lub łamanej.

Po wytyczeniu wszystkich linii warto wykonać fotografie z milimetrową miarką przy każdym newralgicznym punkcie. Dokumentacja przyda się przy montażu profili, a potem, gdy trzeba będzie przenieść trasę na inne media przyłączeniowe. Każda krawędź powinna zostać potwierdzona dwukrotnie, zanim ekipa wejdzie z materiałami.

Narzędzia traserskie i kontrola geometrii

Profesjonalne wyznaczenie ścianki działowej opiera się na trzech filarach: dokładny laser, dobry sznurek traserski i taśma miernicza z podziałką milimetrową. Laser krzyżowy ustawiony na środku pomieszczenia rzuca dwie prostopadłe osie, a jednocześnie wyznacza płaszczyznę pionową wzdłuż przebiegu ściany. Bez tego etapu każda szansa na równe łączenia maleje o połowę.

Grubość i proporcje ścianki działowej według norm

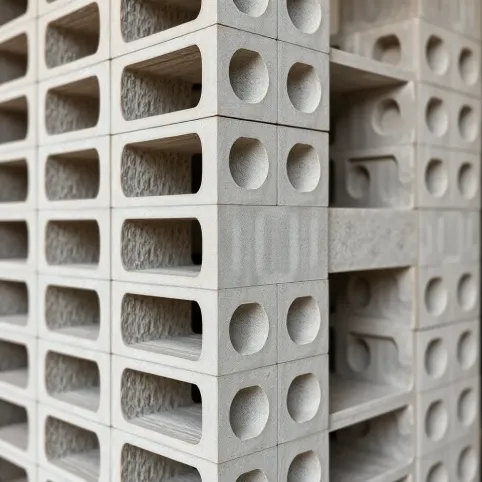

Minimalna grubość ścianki działowej wynika z dwóch parametrów: wymiarów geometrycznych bloczka albo profilu oraz wymagań akustyki i bezpieczeństwa pożarowego. Bloczki z betonu komórkowego, popularnie zwanego Ytongiem, produkuje się w grubościach 8, 10, 11,5 i 12 cm. W praktyce najczęściej stosuje się bloczki o grubości 11,5 cm, bo przy tej wartości akustyka i stabilność osiągają rozsądny kompromis.

Norma PN-EN 1996-1-1, czyli Eurokod 6, definiuje dopuszczalne proporcje wysokości do grubości ściany murowanej. Dla ściany nieobciążonej, czyli typowej działowej, smukłość h/t nie powinna przekraczać wartości 20 dla bloczków z betonu komórkowego. Przy wysokości pomieszczenia 2,7 m oznacza to minimalną grubość bloczka około 13 cm, choć wiele źródeł podaje tu mniejsze wartości w sprzyjających warunkach.

Ścianki z płyt g-k na profilach stalowych mają osobną logikę wymiarową. Pojedynczy stelaż CW 75 z jedną warstwą płyty 12,5 mm po każdej stronie daje łączną grubość ściany około 100 mm. System podwójny, czyli dwa profile CW 50 albo jeden CW 100 z podwójną warstwą płyty po każdej stronie, osiąga 155 mm, a akustyka rośnie z 38 dB do ponad 50 dB.

Polskie Warunki Techniczne nie narzucają sztywnych widełek grubości dla ścianek działowych w mieszkaniach, ale wskazują, że przegroda wewnętrzna musi spełniać wymagania akustyki (PN-B-02151-3:2015) i odporności ogniowej (PN-EN 13501-2). Dla typowych ścianek między pokojami oczekiwane tłumienie dźwięku to minimum 30-35 dB, a granica między mieszkaniami to już 50 dB.

W łazienkach, kuchniach i pralniach dochodzi jeszcze wymóg wodoodporności. Tutaj standardowe bloczki silikatowe czy z betonu komórkowego wymagają hydroizolacji, a g-k potrzebuje płyt impregnowanych oznaczonych kolorem zielonym. Bez tego tynk odparzy się po 2-3 latach, a karton-gips spęcznieje wzdłuż profili przy każdym większym kontakcie z wodą.

Parametry akustyczne dla typowych pomieszczeń

Dobór grubości ścianki działowej powinien wynikać z funkcji pomieszczenia, nie z architektonicznego widzimisię. Sypialnia potrzebuje tłumienia minimum 53 dB, by odgłosy rozmów z salonu nie wyrywały z rytuału zasypiania. Gabinet wymaga 40-45 dB, by rozmowa telefoniczna nie mieszała się z telewizorem w pokoju obok.

Łazienka rządzi się innymi prawami, bo izolacyjność akustyczna schodzi na dalszy plan, a priorytetem staje się odporność na wilgoć. W tym wypadku ściana 8 cm z bloczków silikatowych pokrytych hydroizolacją mineralną sprawdza się lepiej niż g-k impregnowany, którego klasa wodoodporności spada po 5-7 latach intensywnej eksploatacji.

Łączenie ścianki działowej ze ścianą nośną i stropem

Ścianka działowa nigdy nie jest samotną wyspą, lecz konstrukcją powiązaną z trzema sąsiadami: stropem, podłogą i ścianami bocznymi. Każde z tych połączeń wymaga innej techniki, bo inaczej rozkładają się naprężenia i przenoszą drgania.

Połączenie ze ścianą nośną to najprostszy, a zarazem najczęściej lekceważony węzeł. Bloczki murowane łączy się przez wpuszczenie w ścianę co drugiego bloczka lub zastosowanie kotew ze stali ocynkowanej, tak zwanych łączników LP30 do betonu komórkowego. G-k na profilach przykręca się do ściany nośnej przez profil UW przybity kołkami szybkiego montażu co 50-60 cm.

Połączenie ze stropem zawsze wymaga szczeliny dylatacyjnej. W technologii murowanej zostawiasz 15-20 mm luzu między ostatnią warstwą bloczków a stropem, potem wypełniając go trwale elastyczną pianką poliuretanową. Szczelina kompensuje ugięcia stropu rzędu 5-10 mm przy normalnym użytkowaniu, a w budynkach wielopiętrowych nawet 15 mm. Bez niej ściana pęka w najsłabszym punkcie w ciągu pierwszego roku.

Połączenie z posadzką jest mniej wymagające, bo podłoga zwykle przykrywa dolne 5-8 cm ściany. Wystarczy ustawić pierwszą warstwę bloczków na pasie papy podkładowej lub folii PE, by odciąć wilgoć gruntową. W pomieszczeniach mokrych dobrze sprawdza się dodatkowy pas hydroizolacji mineralnej sięgający 30 cm ponad poziom gotowej posadzki.

Stelaż g-k wymaga jeszcze staranniejszego przygotowania, bo profile UW na podłodze i stropie mocuje się przez taśmę akustyczną, czyli pasek z pianki PE o grubości 3-5 mm. Taśma tłumi drgania i mostki akustyczne, które bez niej obniżają izolacyjność ściany nawet o 8-10 dB. To różnica między szeptem a rozmową przenikającą przez ścianę.

W narożnikach ścian działowych łączysz profile przez specjalne łączniki kątowe, a w miejscu styku z oknem lub drzwiami osadzach belkę UW o przekroju dostosowanym do ciężaru skrzydła. Przy drzwiach pełnych o masie 40-60 kg profil musi być CW 100 lub wzmocniony drewnianym wkładem, bo zwykły CW 75 ugina się przy domykaniu.

Łączniki i akcesoria montażowe

Skuteczne wyznaczenie ścianki działowej kończy się na doborze właściwych akcesoriów montażowych. Łączniki LP30 do betonu komórkowego mają długość 30 mm i średnicę 4 mm, co wystarcza do przeniesienia siły ssącej i naprężeń termicznych. Kołki szybkiego montażu 6/40 do betonu zwykłego sprawdzają się przy mocowaniu profili UW w stropach żelbetowych.

• Łącznik LP30 do betonu komórkowego, 30 mm
• Kołek szybkiego montażu 6/40 do betonu
• Wkręt samogwintujący 3,5 × 25 mm do profili CW do UW
• Taśma akustyczna 50 mm szerokości, grubość 3 mm
• Pianka montażowa niskoprężna (do 15 mm szczeliny)
• Wkręty TN 25 mm do płyt g-k, czarne fosfatowane

Elementy montażowe różnią się ceną zależnie od producenta, ale ich jakość wpływa na trwałość połączenia latami. Tani wkręt do profili może zrywać gwint po kilku próbach dokręcania, a pianka niskoprężna wypacza ścianę przy zbyt szybkim dozowaniu. Na materiałach montażowych nie oszczędza się bez konsekwencji dla całej konstrukcji.

Najczęstsze błędy przy wyznaczaniu ścianek działowych

Pomijanie szczeliny dylatacyjnej przy stropie to klasyczny grzech początkujących wykonawców. Ściana dociśnięta murowana do stropu pęka w ciągu 12-18 miesięcy, gdy konstrukcja domu osiada i strop ugina się pod obciążeniem użytkowym. Wypełnienie dylatacji pianką elastyczną, a nie sztywną zaprawą, eliminuje to ryzyko w zarodku.

Drugą powtarzaną pomyłką jest rezygnacja z łączników do ściany nośnej. Bloczki stawiane na styk, bez kotew, działają jak wieża z klocków, która wywraca się przy pierwszym silniejszym uderzeniu. Łączniki LP30 rozmieszczone co drugą warstwę przejmują siły boczne i utrzymują ściankę w pionie nawet przy drzwiach otwieranych z rozmachem.

Ciężka ściana bez konsultacji z konstruktorem to ryzyko, które bierze na siebie inwestor ignorujący przepisy. Bloczki silikatowe pełne o grubości 18 cm osiągają masę 280 kg na metr kwadratowy ściany, a ściana 4 m długości to już ponad 1,1 tony obciążenia dodanego do stropu. Przy stropie gęstożebrowym o nośności 4 kN/m² takie dodatkowe obciążenie wymaga każdorazowej zgody projektanta.

Kolejny błąd to wyznaczenie ścianki bez sprawdzenia przebiegu instalacji. Rury wod-kan i przewody elektryczne prowadzone w warstwie posadzki potrafią przebiegać dokładnie w miejscu planowanej ściany. Brak wykrycia ich trasy przed wytyczeniem oznacza kucie świeżo postawionej ściany albo konieczność demontażu posadzki, gdy trzeba obejść kolizję.

Sucha zabudowa na profilach niesie własne pułapki. Montaż profili UW bez taśmy akustycznej obniża izolacyjność ściany o 8-10 dB, a wkręcanie płyt g-k bez wcześniejszego frezowania puszek elektrycznych kończy się pęknięciami wokół gniazdek. Rozmieszczenie profili CW co 60 cm pod ciężkie płyty kamienne lub półki to kolejna sprawa, którą łatwo przeoczyć przy pośpiechu.

Wytyczenie ścianki działowej wymaga też uwzględnienia przyszłych obciążeń użytkowych. Planując kuchnię z szafkami wiszącymi albo łazienkę z kotłem grzewczym, już na etapie trasowania warto przewidzieć miejsca wzmocnień w ścianie g-k. Profile CW z wkładami drewnianymi lub podwójne płyty fermacell w miejscu montażu ciężkich elementów potrafią zapobiec katastrofie po zamontowaniu mebli.

Checklista przed rozpoczęciem prac

Dobre wyznaczenie ścianki działowej zaczyna się od projektu, a nie od pierwszego bloczka. Sprawdź rzut mieszkania, zweryfikuj obciążenia stropu w części budynku, w której ma stanąć ściana, i potwierdź trasy instalacji. Bez tych trzech informacji nawet najlepsza ekipa zrobi błąd, bo działa po omacku.

• Rzut mieszkania z zaznaczonymi instalacjami (wod-kan, prąd, gaz)
• Informacja o dopuszczalnym obciążeniu stropu w danym miejscu
• Dobór materiału z uwzględnieniem akustyki i wilgoci
• Narzędzia traserskie (laser, sznurek, poziomica, taśma)
• Materiały montażowe (łączniki, kołki, taśma, pianka)
• Plan bezpieczeństwa i higieny pracy

Po wykonaniu checklisty przejdź do wytyczenia, a potem do montażu. Pamiętaj, że prawidłowe wyznaczenie ścianki działowej nie kończy się na linii na podłodze, lecz obejmuje wszystkie trzy płaszczyzny. Gdy ekipa zobaczy czyste, równomierne linie, sama praca idzie dwa razy szybciej niż przy korygowaniu trasy w trakcie murowania.

Źródła danych i norm: PN-EN 1996-1-1 Eurokod 6, PN-B-02151-3:2015 (akustyka budowlana), PN-EN 13501-2 (klasyfikacja ogniowa), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dodatkowe informacje oparte na danych producentów systemów suchej zabudowy oraz wytycznych Polskiego Związku Inżynierów i Techników Budownictwa.
