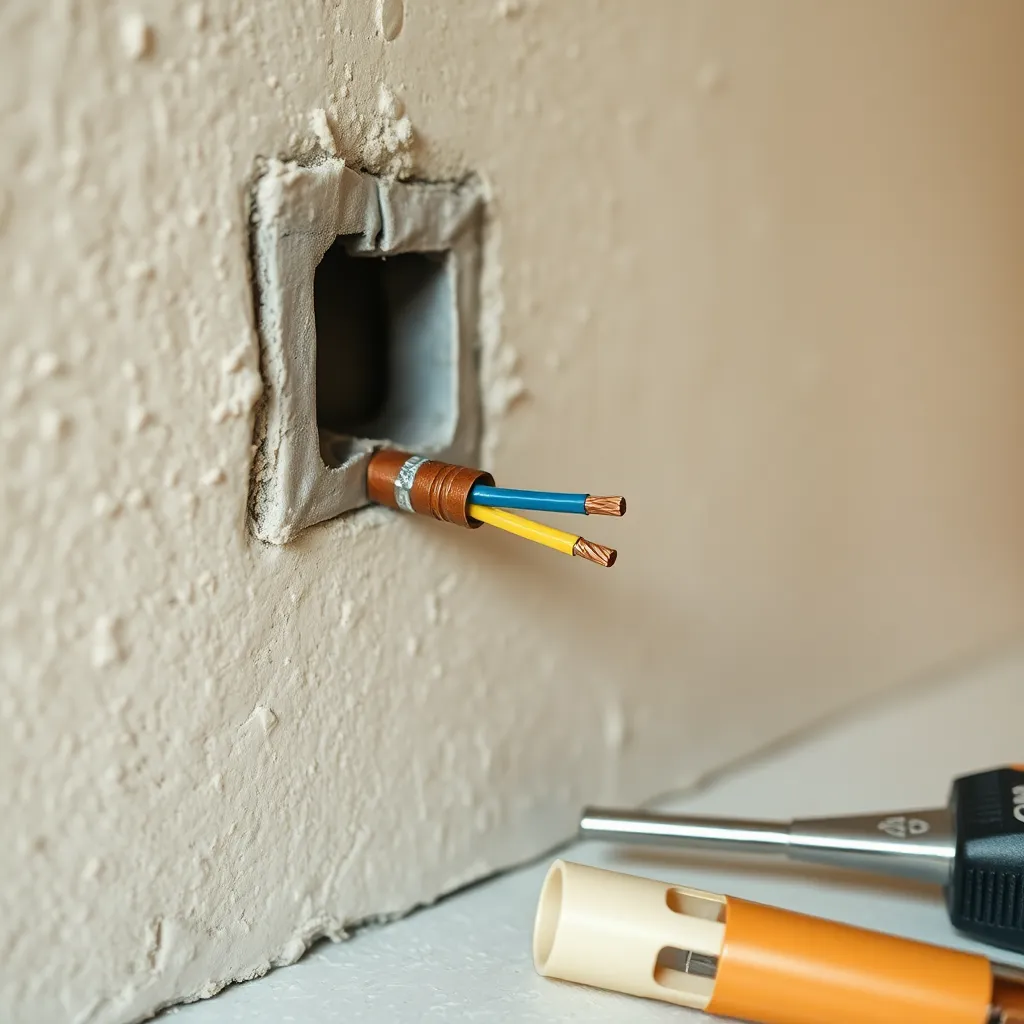

Przecięty kabel w ścianie? Oto jak go bezpiecznie połączyć

Bezpieczne wyłączenie napięcia i przygotowanie uszkodzonego odcinka

Zanim cokolwiek dotkniesz, odłączasz zasilanie w rozdzielnicy. Nie na „chybił trafił", lecz konkretnym bezpiecznikiem lub wyłącznikiem nadprądowym chroniącym dany obwód. Najlepiej mieć przy sobie miernik z funkcją detektora napięcia bezdotykowego oraz klasyczną sondę dwubiegunową, bo sam wskaźnik w rozdzielnicy potrafi oszukać, gdy etykieta się zmyła lata temu. Pomiar wykonujesz na odsłoniętym przewodzie, trzymając sondy suchymi dłońmi i stojąc na gumowej macie lub suchej desce. Brak napięcia potwierdzasz dwukrotnie: najpierw na żywym obwodzie, by upewnić się, że miernik działa, potem na badanym odcinku.

• Bezpieczne wyłączenie napięcia i przygotowanie uszkodzonego odcinka
• Złączki Wago, lutowanie czy mufa? Porównanie metod łączenia
• Strefy zabronione wiercenia i normy prowadzenia kabli w ścianach
• Kiedy samodzielna naprawa kabla to za mało? Wezwij elektryka

Uwaga: sam wyłącznik różnicowoprądowy w łazience nie gwarantuje bezpieczeństwa przy pracy na żyłach pod napięciem. Odcinając zasilanie, odcinasz obwód, nie usuwasz ładunku pojemnościowego z długich odcinków, dlatego miernik dwubiegunowy pozostaje jedynym pewnym narzędziem diagnostycznym.

Gdy masz pewność, że prąd nie płynie, delikatnie skuwasz tynk wokół uszkodzenia. Pracuj szerzej niż wskazywałaby na to sama rysa, bo kabel często pęka nie w jednym miejscu, lecz na odcinku dwóch, trzech centymetrów. Bruzda powinna mieć co najmniej pięć centymetrów luzu po każdej stronie przerwania, inaczej złączka nie zmieści się bez naprężania żył. Odsłoniętą część przewodu oczyszczasz nożem monterskim z izolacji na długości odpowiadającej danej metodzie łączenia, zwykle od dziesięciu do piętnastu milimetrów.

Miedź pod spodem powinna błyszczeć. Ciemny nalot ścierasz delikatnie papierem ściernym P400 lub szczotką drucianą, bo utleniona powierzchnia drastycznie podnosi rezystancję styku. W przypadku aluminium sprawa wygląda inaczej: metal natychmiast pokrywa się warstwą tlenku, która izoluje elektrycznie, dlatego każdą żyłę aluminiową przed połączeniem smarujesz pastą kontaktową hamującą utlenianie. Bez tego złącze będzie grzało się nawet przy umiarkowanym obciążeniu, a w ścianie to proszenie się o kłopoty.

Jak prawidłowo zmierzyć przerwę i dobrać długość nowego odcinka

Zanim zamówisz materiały, określ zakres uszkodzeń. Przecięty kabel mierzysz miernikiem ciągłości lub trybem omomierza, przeciągając przewód od najbliższej puszki rozgałęźnej. Jeśli rezystancja rośnie do nieskończoności w obrębie tej samej ściany, uszkodzenie jest lokalne i wystarczy wstawka o długości od dwudziestu do trzydziestu centymetrów. Gdy problem powtarza się na całej długości obwodu, sensowniej ciągnąć nowy kabel niż łatać wiele miejsc, bo każde kolejne złącze to potencjalny punkt grzania.

Przygotuj też trasę prowadzenia nowego odcinka. Peszel, czyli karbowana rura ochronna, musi obejmować całą naprawianą sekcję i kończyć się w puszkach, nigdy w tynku. Minimalna średnica peszla to dwukrotność średnicy kabla, inaczej wciągnięcie przewodu stanie się drogą przez mękę, a z czasem pojawią się mikroprzetarcia izolacji. Pamiętaj, że łączenie przewodów w ścianie poza puszką lub mufą jest niezgodne z normą PN-HD 60364, nawet jeśli złączka wygląda solidnie i ma aprobatę producenta.

Złączki Wago, lutowanie czy mufa? Porównanie metod łączenia

Wybór metody zależy od trzech czynników: przekroju żyły, materiału przewodu oraz warunków panujących w ścianie. Złączki Wago z serii 221 lub 277 radzą sobie z miedzią od 0,2 do sześciu milimetrów kwadratowych i działają na zasadzie sprężynowego zacisku, który dociska żyłę z siłą proporcjonalną do jej przekroju. Mechanizm jest prosty: po wsunięciu odizolowanego końca sprężyna stalowa zagłębia się w miedź, a specjalny smar wewnątrz obudowy chroni przed utlenianiem. Całość zajmuje kilkanaście sekund i nie wymaga żadnego dodatkowego narzędzia poza ściągaczem izolacji.

Lutowanie wymaga więcej czasu i wprawy, ale daje połączenie o najniższej rezystancji stykowej, równej rezystancji samej żyły. Cyna z topnikiem tworzy trwały stop metali, odporny na korozję i wibracje, dlatego lut uchodzi za złoty standard w instalacjach narażonych na długotrwałe obciążenia. Minus? Potrzebujesz kolby o mocy co najmniej sześćdziesięciu watów, cyny z topnikiem oraz ręki pewnej jak chirurdzy. Każdy lut musi być pokryty koszulką termokurczliwą lub zalany mufą, bo goła cyna w wilgotnym tynku utlenia się w ciągu kilku lat.

Mufa termokurczliwa z klejem to rozwiązanie pośrednie, popularne przy naprawach kabli ziemnych i ściennych o większych przekrojach, od dziesięciu milimetrów kwadratowych w górę. Rura poliolefinowa obkurcza się pod wpływem temperatury stu dwudziestu stopni Celsjusza, a wewnętrzna warstwa kleju wypełnia wszelkie nierówności i uszczelnia połączenie. Całość chroni przed wilgocią klasy IP68, co ma znaczenie w ścianach łazienek lub piwnic, gdzie tynk bywa mokry przez lata.

Aluminium kontra miedź: najczęstsza pułapka w starszych blokach

Bloki z lat sześćdziesiątych i siedemdziesiątych kryją instalacje aluminiowe o przekroju 2,5 mm², które pękają przy najmniejszym szarpnięciu i utleniają się błyskawicznie. Łączenie aluminium z miedzią w jednej złączce bez przekładki bimetalicznej to gwarancja korozji galwanicznej w ciągu dwóch, trzech lat. Mechanizm jest prosty: dwa różne metale w obecności wilgoci tworzą ogniwo elektrochemiczne, w którym aluminium pełni rolę anody i rozpuszcza się, zwiększając rezystancję złącza aż do jego przepalenia. Dlatego przy naprawie kabla aluminiowego używasz wyłącznie złączek z certyfikatem Al/Cu albo wymieniasz cały odcinek na miedź DYd 3×2,5 mm².

Jeśli instalacja jest aluminiowa i wymaga jedynie drobnej naprawy, zastosuj złączki Wago z serii 221 z dedykowaną pastą kontaktową. Pasta Alu-Plus neutralizuje warstwę tlenku i blokuje dostęp tlenu do styku, dzięki czemu rezystancja pozostaje stabilna latami. Bez pasty nawet najlepsza złączka śrubowa z czasem zacznie grzać pod obciążeniem grzejnika czy klimatyzatora, a to w ścianie oznacza najczęstsze przyczyny pożarów instalacji domowych według danych komend wojewódzkich straży pożarnych.

Strefy zabronione wiercenia i normy prowadzenia kabli w ścianach

Najskuteczniejszą naprawą jest ta, do której w ogóle nie dochodzi. Wiercenie na oślep w ścianie, w której biegną kable, kończy się zwarciem, iskrzeniem, a w najgorszym razie pożarem lub porażeniem prądem o napięciu 230 woltów. Polskie przepisy oparte na normie PN-HD 60364 wyznaczają konkretne strefy zabronione wiercenia, których ignorowanie oznacza nie tylko ryzyko, ale i odpowiedzialność prawną za skutki zdarzenia.

W praktyce obowiązują następujące odległości minimalne, wyrażone w centymetrach od krawędzi elementów instalacji:

• 15 cm w poziomie od puszek rozgałęźnych, gniazdek i wyłączników, niezależnie od wysokości montażu
• 10 cm w pionie od krawędzi puszki, ponieważ kable rzadko wchodzą do niej idealnie poziomo
• 20 cm od sufitu przy prowadzeniu kabli w stropie lub w górnej części ściany
• 5 cm od ościeżnic drzwiowych i okiennych, gdzie instalacja często biegnie równolegle
• 30 cm od rur instalacji wodnej i gazowej, by uniknąć kondensacji i uszkodzeń mechanicznych

Wskazówka: przed wierceniem zawsze włącz detektor przewodów pod napięciem i przemieść go powoli po ścianie w dwóch prostopadłych kierunkach. Nowoczesne skanery wielofunkcyjne wykrywają nie tylko kable, ale też zbrojenie, pustki i drewno, co w budynkach z wielkiej płyty bywa bezcenne.

Głębokość bruzdy powinna wynosić co najmniej jedną trzecią grubości ściany, ale nie mniej niż sześć milimetrów od powierzchni tynku. Kable prowadzi się zawsze pionowo lub poziomo, nigdy po skosie, co wynika z konieczności przewidzenia trasy na podstawie schematu powykonawczego. Brak rysunku powykonawczego to plaga polskiego budownictwa, szczególnie w starszych kamienicach, gdzie każdy kolejny właściciel dorzucał nowe gniazdka według własnego widzimisię. W takich przypadkach aplikacje mobilne do mapowania instalacji (np. te wykorzystujące kamerę termowizyjną smartfona) pozwalają odtworzyć trasę kabla z dokładnością do pięciu centymetrów.

Normy i dokumentacja, której nie wolno pominąć

PN-HD 60364 to zbiór zasad projektowania i wykonania instalacji elektrycznych niskiego napięcia, zgodny z międzynarodowym IEC 60364. W polskim prawie normę przywołuje rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz rozporządzenie w sprawie warunków technicznych użytkowania budynków mieszkalnych. Kluczowe wymogi obejmują:

• Łączenie przewodów wyłącznie w puszkach, mufach lub rozdzielnicach
• Zakaz umieszczania połączeń w tynku, stropie lub podłodze bez obudowy ochronnej
• Wymóg stosowania peszli lub rurek instalacyjnych na całej długości kabla w ścianie
• Minimalny przekrój przewodów: 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek, 4 mm² dla kuchenek i urządzeń dużej mocy
• Kolorystykę izolacji: brązowy lub czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego

Uprawnienia SEP (Stowarzyszenie Elektryków Polskich) kategorii E1 obejmują eksploatację instalacji do jednego kilowolta, czyli typowych sieci domowych. Bez nich formalnie nie możesz samodzielnie naprawiać kabla w ścianie budynku użyteczności publicznej ani w obiekcie, który wymaga odbiorów kominiarskich lub budowlanych. W domu jednorodzinnym na własne potrzeby prawo dopuszcza samodzielne prace, ale ubezpieczyciel może odmówić wypłaty po pożarze, jeśli rzeczoznawca uzna naprawę za amatorską i niezgodną z normą.

Procedura krok po kroku: naprawa przerwanego kabla w ścianie

Całość zajmuje od czterdziestu minut do dwóch godzin w zależności od zakresu uszkodzeń i wybranej metody. Poniższa lista obejmuje osiem kroków, które wykonujesz w ściśle określonej kolejności, by nie narazić się na niepotrzebne ryzyko.

• Krok 1 (5 min): odłącz napięcie w rozdzielnicy, oznacz obwód etykietą, by nikt go nie włączył w trakcie pracy
• Krok 2 (10 min): zweryfikuj brak napięcia miernikiem dwubiegunowym, najpierw na działającym gniazdku, potem na badanym odcinku
• Krok 3 (15 min): odsłoń tynk wokół uszkodzenia, zostawiając co najmniej pięć centymetrów luzu po każdej stronie przerwy
• Krok 4 (10 min): zmierz ciągłość kabla od puszki do puszki, określ dokładne miejsce przerwania miernikiem lub próbnikiem
• Krok 5 (15 min): oczyść żyły z izolacji na odcinku dziesięciu milimetrów, w przypadku aluminium nałóż pastę kontaktową
• Krok 6 (15 min): połącz żyły wybraną metodą (Wago, lut, mufa), każde połączenie zabezpiecz koszulką termokurczliwą
• Krok 7 (10 min): umieść złączki w puszce lub mufie ochronnej, zamontuj peszel obejmujący naprawiany odcinek
• Krok 8 (10 min): włącz napięcie, sprawdź działanie obwodu miernikiem i odbiornikiem o znanej mocy (np. żarówka 100 W)

Po zakończeniu naprawy dokumentujesz miejsce wstawienia złączki. Zrób zdjęcie telefonem z linijką w kadrze, nanieś punkt na szkic ściany, zapisz datę i zastosowaną metodę. Taka dokumentacja przyda się przy kolejnej modernizacji, gdy trzeba będzie wiercić w tej samej ścianie za pięć, dziesięć lat. Wielu elektryków woli wkleić notatkę do rozdzielnicy w foliowej koszulce, co stanowi dodatkowe zabezpieczenie przed zapomnieniem.

Kiedy samodzielna naprawa kabla to za mało? Wezwij elektryka

Czerwone flagi, które każą odłożyć śrubokręt i zadzwonić po fachowca, są łatwe do rozpoznania, jeśli wiesz, na co patrzeć. Pierwszą jest wilgoć: kapanie z sufitu, zacieki na ścianie, wykwity solne na tynku w piwnicy. Woda w połączeniu z izolacją PVC obniża rezystancję powierzchniową, a połączenie wykonane w mokrym środowisku bez mufy IP68 będzie się starzeć szybciej niż w suchym pokoju. Druga flaga to instalacja aluminiowa sprzed 1980 roku, kiedy stosowano drut o przekroju 2,5 mm² bez dodatków utwardzających. Każde zgięcie takiego kabla powoduje mikropęknięcia, które po latach ujawniają się w postaci przerw i iskrzenia.

Trzecia flaga to brak schematu powykonawczego i wieloletnie „dzikie" modernizacje. Gdy w jednej puszce ląduje sześć, osiem kabli w nieznanej konfiguracji, ryzyko pomyłki rośnie wykładniczo, a pomyłka przy 230 V kosztuje życie. Czwarta: brak własnych uprawnień SEP, jeśli mieszkasz w budynku wielorodzinnym lub remont jest objęty pozwoleniem na budowę. Piąta: ślady przypalenia izolacji, ciemniejsze plamy na tynku, zapach spalenizny w okolicy gniazdka. To sygnały, że problem już się rozwija i liczy się każda godzina, nie minuta.

Koszt wizyty elektryka z uprawnieniami SEP wynosi od 150 do 300 złotych za samą diagnozę i od 250 do 600 złotych za naprawę pojedynczego odcinka w zależności od regionu i zakresu prac. Wymiana całego obwodu w mieszkaniu o powierzchni pięćdziesięciu metrów kwadratowych to wydatek rzędu 1500-3000 złotych, ale daje gwarancję zgodną z normą i spokój na dekady. Naprawa amatorska za kilkadziesiąt złotych może kosztować wielokrotnie więcej, jeśli zwarcie wywoła pożar lub porażenie użytkownika. Ubezpieczenie mieszkania od ognia nie pokrywa szkód, jeśli przyczyną był montaż niezgodny z PN-HD 60364, co rzeczoznawcy weryfikują niemal zawsze.

Studium przypadku: trzy scenariusze z praktyki

Pierwszy scenariusz: wiertarka uderza w kabel podczas montażu półki w salonie. Iskra, brak światła w obwodzie. Po odsłonięciu tynku okazuje się, że przerwa jest czysta, na odcinku jednego centymetra, a kabel to miedziany DYd 3×2,5 mm². Naprawa zajmuje czterdzieści minut: wycięcie uszkodzonego fragmentu, wstawienie złączki Wago 221 na każdej z trzech żył, peszel, tynk, farba. Koszt: dwanaście złotych za materiały, zero za robociznę, jeśli robisz sam.

Drugi scenariusz: w bloku z wielkiej płyty podczas wymiany gniazdek okazuje się, że kable w puszkach są aluminiowe, pociemniałe i pękają przy próbie odkręcenia zacisku. Każde gniazdko wymaga wymiany odcinka od puszki do rozgałęzienia w stropie, a to oznacza kucie bruzdy pionowej przez dwie kondygnacje. Fachowiec decyduje się na wymianę całego pionu na miedź YDYp 3×2,5 mm² w peszlu, ciągnąc nowy kabel od rozdzielni do ostatniego gniazdka. Koszt: 1800 złotych, czas: jeden dzień roboczy, ale instalacja zyskuje pięćdziesiąt lat bezawaryjnej pracy.

Trzeci scenariusz: w łazience po zalaniu z piętra woda przedostała się do puszki podtynkowej. Po roku ściana pokryła się wykwitami, a w puszce widać zielonkawy nalot na żyłach. Same złączki Wago nie wystarczą, bo brak im klasy szczelności powyżej IP20. Elektryk montuje mufę termokurczliwą z klejem (IP68), zamyka ją w puszce hermetycznej klasy IP55 i wymienia odcinek od puszki do kinkietu. Dodatkowo sprawdza rezystancję izolacji megaomomierzem, by upewnić się, że wilgoć nie wniknęła głębiej.

Checklista do wydruku: dziesięć punktów przed wierceniem

Poniższa lista przyda się przed każdym wierceniem w ścianie, nie tylko remontem:

1. Sprawdź dostępność schematu instalacji u zarządcy lub w dokumentacji powykonawczej
2. Włącz detektor przewodów pod napięciem i przesuń go po ścianie w dwóch prostopadłych kierunkach
3. Oznacz strefy zabronione markerem na ścianie (15 cm od puszek, 20 cm od sufitu)
4. Sprawdź, czy w planowanej lokalizacji nie biegnie rura wodna lub grzewcza
5. Użyj wiertła o średnicy mniejszej niż planowany kołek, by ograniczyć ryzyko uszkodzenia
6. Wierć na niskich obrotach, bez udaru, szczególnie w ścianach z pustostawów ceramicznych
7. Po przejściu przez tynk cofnij wiertło i sprawdź, czy nie wyszły z niego iskry lub dym
8. W razie wątpliwości co do trasy kabla użyj kamery inspekcyjnej endoskopowej
9. Po zakończeniu prac oznacz wprowadzone zmiany na szkicu i zachowaj w dokumentacji
10. W budynkach użyteczności publicznej prace zlecaj wyłącznie elektrykowi z uprawnieniami SEP

Mini-glosariusz pojęć

Peszel to karbowana rura z PVC lub polietylenu, w której prowadzi się przewody w ścianie. Chroni przed uszkodzeniami mechanicznymi i ułatwia wymianę kabla bez kucia tynku.

Mufa to obudowa ochronna na połączenie kabli, zwykle hermetyczna, stosowana przy naprawach lub rozgałęzieniach poza puszkami.

Wago to potoczna nazwa złączek sprężynowych niemieckiego producenta, stosowanych masowo w Polsce od lat dziewięćdziesiątych. Wyróżnia się serie 221 (dla wszystkich typów przewodów), 277 (do puszek podtynkowych) i 222 (starsze, monterskie).

Bruzda to rowek wykuty w tynku lub ścianie murowanej, w którym prowadzi się kabel przed zatynkowaniem. Minimalna głębokość bruzdy wynosi sześć milimetrów od lica ściany.

Źródła danych i przepisów

Podstawą merytoryczną artykułu są następujące dokumenty i źródła: norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia" publikowana przez Polski Komitet Normalizacyjny (www.pkn.pl), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane Komendy Głównej Państwowej Straży Pożarnej dotyczące pożarów instalacji elektrycznych w budynkach mieszkalnych (www.gov.pl/web/kgpsp), katalogi techniczne producentów osprzętu łączeniowego oraz dokumenty Stowarzyszenia Elektryków Polskich dotyczące uprawnień SEP (www.sep.com.pl).
