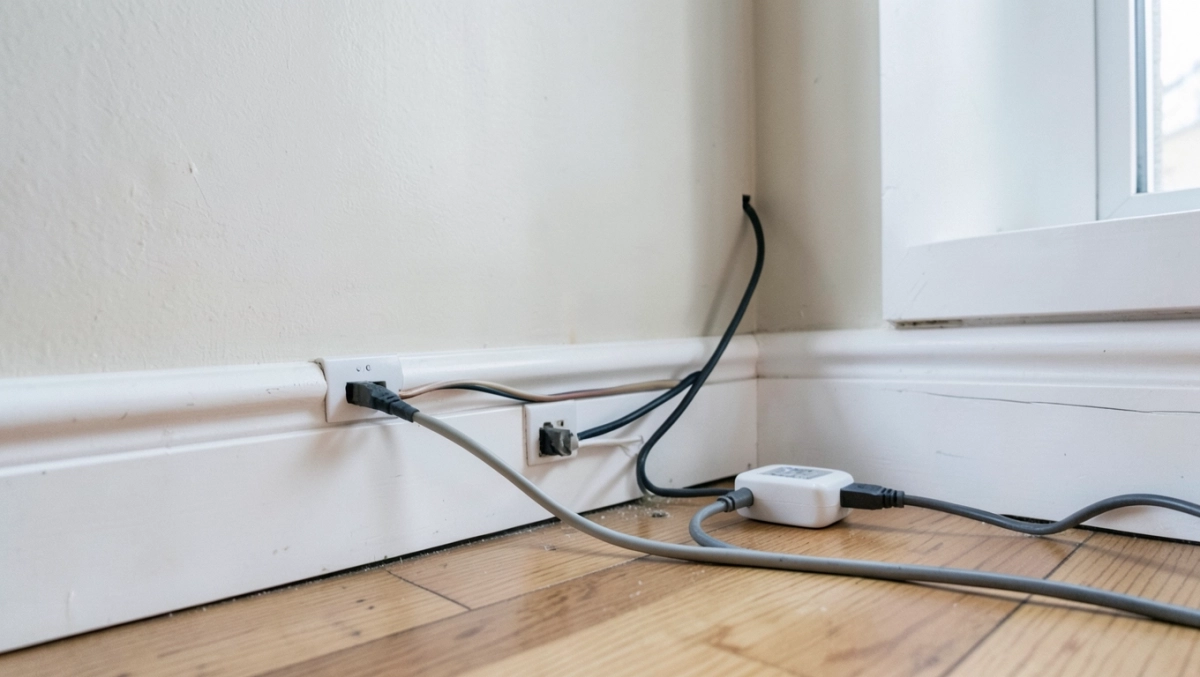

Instalacja elektryczna w listwach przypodłogowych

Brak wolnej puszki w ścianie, nowy kinkiet do powieszenia, plątanina kabli za telewizorem - to codzienność w tysiącach mieszkań, gdzie oryginalna instalacja elektryczna projektowana była na dwa gniazdka i jedną lampę. W bloku z lat siedemdziesiątych liczba punktów elektrycznych rzadko przekracza cztery na pokój, a urządzeń podłączanych do prądu jest w tym samym lokum czterdzieści, sześćdziesiąt, czasem więcej. Efekt? Przedłużacze poprowadzone po podłodze, listwy maskujące kupione byle jak, kable HDMI i LAN leżące na widoku. Tymczasem nowoczesna instalacja elektryczna w listwach pozwala to wszystko uporządkować bez kucia, bez pyłu i bez tygodnia remontu - jeśli wie się, jakie profile wybrać, co wolno w nich układać i jakie przepisy decydują o bezpieczeństwie.

• Jakie listwy przypodłogowe z kanałem na kable wybrać
• Jakie przewody można ukryć w listwie, a jakich unikać
• Montaż kabli w listwach PCV krok po kroku
• Bezpieczeństwo i przepisy przy prowadzeniu instalacji w listwach
• Koszty i czas realizacji
• Alternatywy dla listew przypodłogowych
• Checklist przed zakupem i montażem
• Najczęstsze pytania

Jakie listwy przypodłogowe z kanałem na kable wybrać

Nie każda listwa przypodłogowa nadaje się do prowadzenia przewodów. Zwykłe profile ozdobne, najczęściej z polistyrenu lub MDF, służą wyłącznie do maskowania kabli już ułożonych - ich pojemność to 2-3 przewody, brak przegrody separacyjnej, a temperatura pracy ograniczona do sześćdziesięciu stopni Celsjusza, co przy wiązce kilku kabli zasilających bywa zbyt mało.

Listwa instalacyjna PVC (kanał elektroinstalacyjny) to zupełnie inna kategoria - profil z twardego polichlorku winylu o grubości ścianki 1,8-2,2 mm, z wewnętrzną przegrodą dzielącą komorę na sekcję niskoprądową i siłową. Standardowe wymiary to 60×20 mm, 80×40 mm lub 100×60 mm. Im większy przekrój, tym więcej kabli zmieścisz, ale jednocześnie mocniej odstaje od ściany - w niskim pomieszczeniu lepiej sprawdzi się węższa, głębsza listwa.

Multibox to trzeci wariant - listwa zintegrowana z gniazdami elektrycznymi 230 V, portami USB-A i USB-C, a w droższych seriach również z gniazdami RJ45 oraz HDMI. Modułowa budowa umożliwia konfigurację w dowolnym miejscu trasy, bez puszek podtynkowych. To rozwiązanie typu „plug and play" dla osób, które chcą dodać punkt zasilania przy biurku lub w przedpokoju bez kucia tynku.

Porównanie trzech typów listew

Listwa instalacyjna 60×20 mm mieści swobodnie cztery przewody YDYp 3×1,5 mm² i dwa kable sygnałowe - przy zachowaniu 50% wypełnienia kanału, co wynika z konieczności odprowadzania ciepła z kabli pod obciążeniem. Przepełnienie powoduje, że PVC odkształca się termicznie przy prądzie bliskim bezpiecznikowi, a izolacja przewodów starzeje się szybciej.

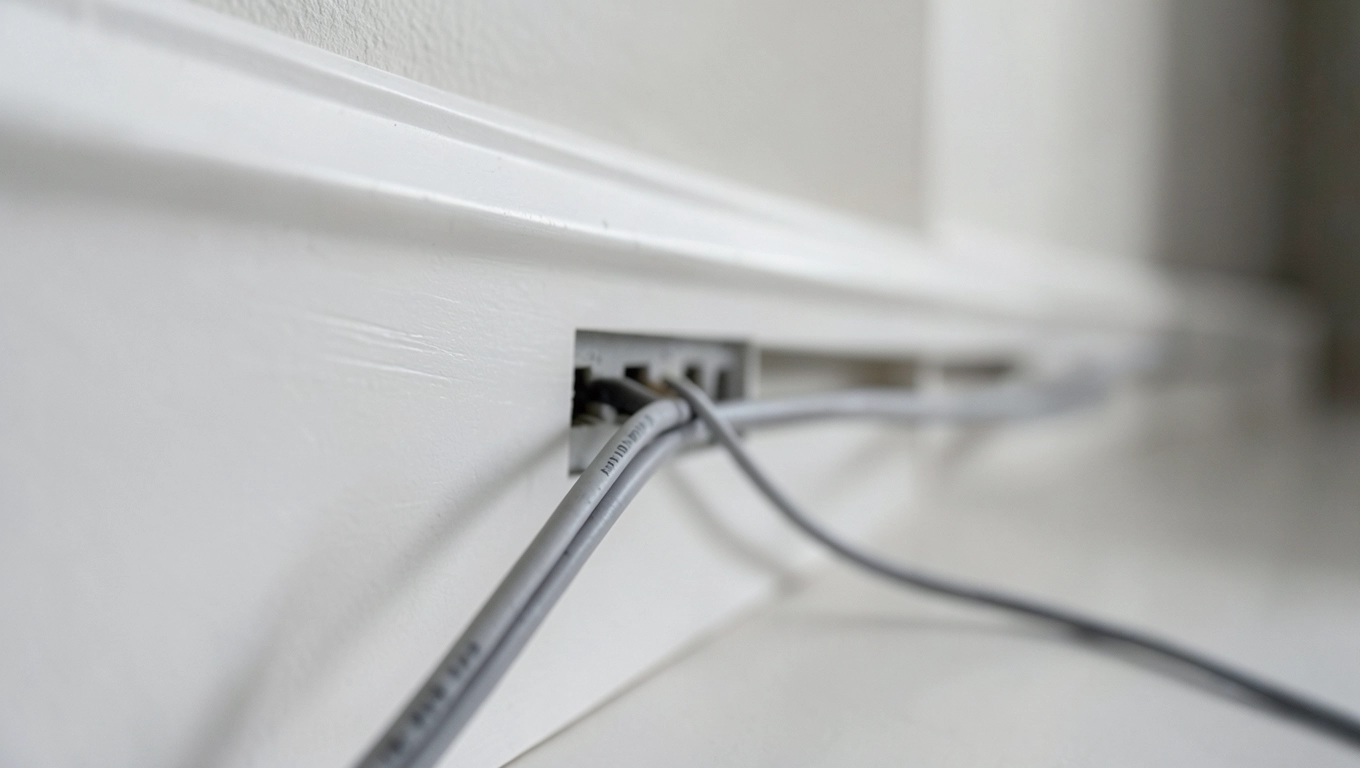

Jakie przewody można ukryć w listwie, a jakich unikać

Dozwolone przewody w listwie instalacyjnej dzielą się na dwie grupy: zasilające 230 V oraz niskoprądowe do 50 V. Do pierwszej należą kable YDYp 3×1,5 mm² (obwody oświetleniowe) i YDYp 3×2,5 mm² (gniazdka). Do drugiej - HDMI, LAN kat. 6, światłowód, przewody alarmowe, kabel koncentryczny antenowy oraz skrętka do magistrali smart home (KNX, Zigbee, Matter).

Zasada separacji mówi o minimum 10 mm odstępu między kablami 230 V a sygnałowymi, chyba że użyto przewodu ekranowanego lub listwy z fizyczną przegrodą. Pole elektromagnetyczne generowane przez prąd zmienny w przewodzie zasilającym indukuje zakłócenia w skrętce ethernetowej - przy odległości 5 mm w sieci LAN pojawiają się pakiety z błędami CRC, a w HDMI zdarza się „migotanie" obrazu przy jednoczesnym obciążeniu obwodu.

Kable sygnalizacyjne i bezpieczeństwa (czujki dymu, centralki alarmowej, systemów oddymiania) nie powinny biec w jednym kanale z zasilaniem 230 V, nawet z ekranowaniem. W razie pożaru izolacja PVC topi się jako pierwsza, a obwód sygnalizacyjny traci zasilanie dokładnie wtedy, gdy jest najbardziej potrzebny.

Niedopuszczalne jest układanie w listwie kabli wysokotemperaturowych (np. podłączenia pieca, bojlera) oraz przewodów prowizorycznych bez oznaczenia. Nie wolno też prowadzić w jednym profilu kabli zasilających i sterujących żaluzjami, jeśli producent żaluzji tego zabrania - w dokumentacji technicznej zwykle zaznaczono minimalną odległość 30 mm od innych kabli 230 V.

Montaż kabli w listwach PCV krok po kroku

Całość prac zajmuje 2-4 godziny na pomieszczenie, w zależności od długości trasy i liczby narożników. Pierwszy krok to wyłączenie napięcia w rozdzielni i sprawdzenie miernikiem, czy w planowanej trasie faktycznie nie płynie prąd. To nie formalność - w starym budownictwie obwody bywają nieopisane, a przypadkowe włączenie odpowiedniego bezpiecznika zajmuje trzy sekundy.

Trasowanie oznacza wyznaczenie poziomu listwy laserem lub poziomicą, zaznaczenie punktów mocowania i narożników. Listwa powinna biec 3-5 mm nad podłogą, żeby kurz nie gromadził się w szczelinie i żeby mopowanie nie powodowało zalania kanału. Wzdłuż ściany zewnętrznej (narażonej na kondensację) lepiej poprowadzić trasę 10-15 mm nad podłogą.

Mocowanie podstawy wykonuje się kołkami rozporowymi 6 mm co 40-50 cm, a przy narożnikach i łączeniach dodatkowo w odległości 5 cm od krawędzi elementu. Otwory wiertnicze nie powinny przekraczać 6 mm, żeby nie osłabiać betonu - podłoże z cegły dziurawki wymaga kołków sprężynowych, bo zwykłe się obracają w pustce.

Etapy układania kabli

• Przeciągnięcie pilota (metalowej sprężyny lub żyłki z PCW) przez całą długość kanału - ułatwia dalsze wciąganie kabli.
• Wciąganie kabli zasilających i sygnałowych sekwencyjnie, nie wszystkich naraz, żeby skręcanie nie utrudniało przesuwania.
• Zapewnienie zapasu 15-20 cm w każdej puszce i przy każdym module multibox - brak zapasu uniemożliwia późniejszą wymianę gniazdka bez demontażu listwy.
• Montaż gniazdek multibox zgodnie z polaryzacją (L, N, PE) - pomyłka w uziemieniu powoduje, że obudowa urządzenia może znaleźć się pod napięciem.
• Zaślepki boczne i narożniki wewnętrzne/zewnętrzne montowane na klik, bez kleju - klej utrudnia ewentualny demontaż przy awarii.

Końcowym etapem jest założenie pokrywy listwy - wykonuje się to przez lekkie wciskanie od strony ściany, nie od podłogi. Pokrywa powinna „strzelać" w zatrzaski w równych odstępach; nierównomierny montaż świadczy o tym, że kable zostały ułożone asymetrycznie i blokują pełne domknięcie profilu.

Bezpieczeństwo i przepisy przy prowadzeniu instalacji w listwach

Polska Norma PN-HD 60364 dopuszcza prowadzenie instalacji w kanałach elektroinstalacyjnych, pod warunkiem że spełniają one wymogi odporności na rozprzestrzenianie ognia. W praktyce oznacza to listwy z PVC klasy palności V-0 wg UL94 lub co najmniej klasy B-s2, d0 według Euroklasy. Klasa palności powinna być wydrukowana na wewnętrznej stronie profilu - brak oznaczenia dyskwalifikuje produkt w obiektach użyteczności publicznej.

Kable układane w kanałach muszą spełniać klasę reakcji na ogień minimum Eca według CPR (Construction Products Regulation, Rozporządzenie 305/2011). Przewody bez oznaczenia CE i klasy palności to najczęstsza przyczyna odmowy odbioru instalacji przez rzeczoznawcę - nawet jeśli technicznie wszystko działa.

Prace przy obwodach 230 V wymagają uprawnień SEP (Stowarzyszenie Elektryków Polskich) grupy 1 - dotyczy to zarówno podłączania gniazdek, jak i wymiany bezpieczników. Montaż samej listwy i kabli niskoprądowych (do 50 V) może wykonać osoba bez uprawnień, o ile końcowe podłączenie do rozdzielni wykona elektryk.

Dodatkowe zabezpieczenie stanowi wyłącznik różnicowoprądowy 30 mA na obwodzie, w którym pracują gniazda multibox. Listwa instalacyjna ułożona przy podłodze narażona jest na uszkodzenia mechaniczne (uderzenie mopem, przesunięcie mebla), więc RCD stanowi ostatnią linię obrony przed porażeniem.

Koszty i czas realizacji

Realny budżet na jeden pokój (obwód 15 m, 3 gniazdka multibox, dwa przewody LAN) zamyka się w widełkach 850-1600 zł przy robociźnie, albo 400-700 zł w wariancie DIY, jeśli czynności przy 230 V zlecone zostaną elektrykowi. Sam materiał to zwykle 55-65% całej kwoty.

Czas realizacji obejmuje wyłącznie montaż mechaniczny - bez tynkowania, malowania i suszenia, które przy tradycyjnym kuciu ścian pochłaniają dodatkowe 3-5 dni. Dla porównania: poprowadzenie tej samej trasy w ścianie (kucie, bruzdowanie, zatynkowanie, wyschnięcie, szpachlowanie, malowanie) zajmuje zwykle 3-4 dni robocze dla jednego pomieszczenia.

Alternatywy dla listew przypodłogowych

Listwa przypodłogowa nie zawsze jest optymalnym wyborem. W pomieszczeniach z dużymi przeszkleniami lub ścianami z betonu architektonicznego lepiej sprawdzają się kanały przyścienne o przekroju 120×40 mm, montowane na wysokości 30-50 cm nad podłogą. Pozwalają prowadzić jednocześnie 8-10 kabli i integrują się z designerskim oświetleniem LED.

Puszki podłogowe (floor boxes) rozwiązują problem, gdy potrzebujesz zasilania na środku salonu lub konferencyjnego stołu. Montowane w wylewce, mieszczą 4-6 gniazd 230 V, USB-C, HDMI i LAN. Koszt pojedynczej puszki z montażem to 600-1200 zł, ale eliminują wszystkie kable biegnące przez pokój.

W budynkach zabytkowych i kamienicach, gdzie kucie jest zabronione, popularność zyskuje retro-fit kabli w peszelu ukrytym w warstwie izolacji termicznej ściany. Peszel o średnicy 20-25 mm prowadzony jest między styropianem a tynkiem, a gniazda mocowane są na specjalnych adapterach wydłużających. To rozwiązanie droższe od listwy (1800-3000 zł za punkt), ale estetycznie niewidoczne i zgodne z wymogami konserwatora.

Oświetlenie smart z modułami Zigbee lub Matter wpinanymi bezpośrednio w listwę multibox ogranicza liczbę kabli sterujących - jedno gniazdo obsługuje zarówno 230 V, jak i komunikację bezprzewodową z czujnikami. Dzięki temu zamiast ośmiu przewodów do rolet prowadzisz jeden kabel zasilający i parujesz moduły radiowo.

Checklist przed zakupem i montażem

Przed wyjazdem do sklepu zmierz obwód pomieszczenia, policzb kable (zasilające, HDMI, LAN, USB, alarmowe) i zanotuj ich średnice. Dobierz listwę o przekroju zapewniającym 50% zapasu wolnej przestrzeni. Sprawdź klasę palności PVC i oznaczenie CE.

W dniu montażu przygotuj: miernik napięcia, poziomicę laserową, wiertarkę z wiertłami 6 mm, kołki rozporowe, nóż monterski, nożyce do PVC, przeciąg (pilot), śrubokręt płaski i krzyżakowy, izolację termokurczliwą, opaski zaciskowe. Wyłącz bezpieczniki i oznacz je karteczką „NIE WŁĄCZAĆ - PRACA".

Najczęstsze pytania

Czy listwa przypodłogowa z kanałem spełnia wymogi przeciwpożarowe?

Tak, jeśli ma klasę palności V-0 lub B-s2, d0 i oznaczenie CE z deklaracją właściwości użytkowych. W budynkach wielorodzinnych i użyteczności publicznej klasa Eca samych kabli to minimum.

Czy mogę samodzielnie podłączyć gniazdo 230 V w listwie?

Montaż mechaniczny listwy i kabli niskoprądowych - tak. Podłączenie pod napięcie 230 V wymaga uprawnień SEP grupy 1 lub obecności osoby z takimi uprawnieniami. Bez tego ubezpieczyciel może odmówić wypłaty w razie pożaru.

Ile kabli zmieści standardowa listwa 80 mm?

Listwa 80×40 mm przy 50% wypełnieniu udźwignie osiem przewodów YDYp 3×2,5 mm² lub cztery zasilające plus sześć sygnałowych (HDMI, LAN, USB, alarmowe). Przekroczenie tego progu powoduje odkształcenie PVC przy pełnym obciążeniu.

Czy listwa multibox z USB-C wymaga dodatkowego zasilania?

Nie, moduły USB-C o mocy do 65 W czerpią zasilanie bezpośrednio z obwodu 230 V przez wbudowany zasilacz impulsowy. Jedyne ograniczenie to sumaryczny prąd na obwodzie - jeśli gniazdo USB-C i dwa klasyczne gniazda 230 V pracują jednocześnie pod pełnym obciążeniem, bezpiecznik B16 zadziała po kilku minutach.

Instalacja elektryczna w listwach to dziś nie prowizorka, lecz w pełni legalna metoda rozbudowy okablowania w mieszkaniach i biurach, dająca estetykę porównywalną z tradycyjną instalacją podtynkową przy ułamku kosztów remontu. Przy doborze profili zwróć uwagę na klasę palności, dopuszczalne wypełnienie kanału oraz separację obwodów 230 V od sygnałowych, a montaż mechaniczny powierz sobie lub ekipie bez uprawnień, końcowe podłączenie zostawiając elektrykowi z SEP.

Źródła: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR), Polska Izba Inżynierów Budownictwa - wytyczne doboru kanałów elektroinstalacyjnych, dane cenowe z raportów rynkowych branży instalacyjnej 2024/2025, klasyfikacja palności wg PN-EN 13501-1.
