Dystanse do płyt gk: jak dobrać i zamontować bez błędów

Łączniki talerzykowe do płyt gk na krzywej ścianie

Krzywizna przekraczająca 15 mm na dwumetrowej łacie to moment, w którym tradycyjny stelaż z profili CD i UD zaczyna kosztować nerwy, czas i materiał. Profile trzeba podkładać, podcinać, a i tak efekt bywa kapryśny, bo każdy punkt mocowania wprowadza własne naprężenie. Łączniki talerzykowe do płyt gk rozwiązują ten problem zupełnie inaczej: przenoszą obciążenie punktowo, a nie liniowo, więc jedno mocowanie może skompensować nawet 30 mm różnicy poziomu, bez podkładania kawałków sklejki i bez milimetrowego szacowania.

• Rozstaw dystansów do płyt gk na ścianach i sufitach
• Montaż płyt gk bez stelaża krok po kroku
• Najczęstsze błędy przy montażu dystansów do płyt gk

Mechanizm jest prosty fizycznie, ale mało kto go tłumaczy. Talerzyk kotwi się w murze przez otwór o średnicy 8-10 mm, do niego wchodzi śruba z gwintem M6 lub M8, a na śrubę nakręca się tuleję dystansową. Kręcąc tuleją, przesuwasz płytę gk względem ściany. Im dłuższa tuleja, tym większy odstęp, a regulacja działa płynnie od 10 do 550 mm bez demontażu.

Talerzyk przejmuje siły ścinające i wyrywające, a nie profile, które przy dużym zwisie zaczynają „grać" pod naciskiem. Rozstaw łączników dopasowuje się do krzywizny: tam, gdzie ściana odpada mocno, gęstość rośnie do 4-5 szt./m², a na prostych odcinkach spada do 3 szt./m². To nie jest kwestia widzimisię, lecz rozkładu masy: standardowa płyta gk 12,5 mm waży 9,5 kg/m² i wymaga podparcia co 40-60 cm, żeby nie uginała się pod własnym ciężarem.

Takie mocowanie daje jeszcze jedną rzecz, której stelaż nie ma: możliwość korekty kąta. Łącznik z przegubem kulowym pozwala odchylić płytę o ±27°, co ratuje sytuację przy sklepieniach, skosach na poddaszu i ścianach kolankowych, gdzie geometrycznie proste rozwiązanie po prostu nie istnieje. Dodatkową zaletą jest brak konieczności skuwania tynku, co w remontach starych kamienic bywa prawdziwym wybawieniem dla budżetu.

Wybierając zestaw, warto zwrócić uwagę na trzy parametry: nośność punktową (powinna wynosić 25-40 kg na łącznik przy murze z cegły pełnej), dopuszczalny zakres regulacji oraz typ przegubu. Talerzyki z tworzywa pracują cicho i nie przenoszą drgań, ale w strefach mokrych lepiej sprawdzają się wersje z uszczelką EPDM. Norma PN-EN 14566 klasyfikuje te elementy jako łączniki mechaniczne do płyt gipsowo-kartonowych, co ułatwia kontrolę przy odbiorze technicznym.

Rozstaw dystansów do płyt gk na ścianach i sufitach

Zbyt rzadkie łączeniki do płyt gk powodują uginanie się okładziny i pęknięcia na łączeniach, zbyt gęste to niepotrzebny koszt oraz ryzyko kumulacji naprężeń termicznych. Prawidłowy rozstaw wynika z trzech zmiennych: grubości płyty, planowanego obciążenia eksploatacyjnego oraz dopuszczalnej strzałki ugięcia, która dla ścianek działowych wynosi L/500 (gdzie L to odległość między podparciami).

Na ścianach standardem jest układ 40×50, 60×40 lub 60×50 cm, co przekłada się na zużycie 4-6 szt./m². Płyta 12,5 mm przy takim rozstawie ugina się mniej niż 1 mm, czyli poniżej progu widoczności. Cieńsza płyta 9,5 mm wymaga gęstszego mocowania, 40×40 cm, bo jej sztywność jest niższa o około 35%. Jeśli na ścianie zawisną szafki, wieszaki czy bojler, miejsca te wzmacnia się dodatkowymi punktami co 25-30 cm.

Sufity rządzą się twardszymi regułami, bo grawitacja działa tam nieprzerwanie. Rozstaw 40×40, 40×50 lub 40×60 cm daje zużycie 3,5-5 szt./m², ale kluczowe jest mocowanie pierwszego rzędu łączników w odległości nie większej niż 20 cm od ściany. Inaczej skrajne krawędzie płyty zaczynają „klawiszować", czyli odkształcać się przy każdym podmuchu powietrza z wentylacji. Przy sufitach podwieszanych o zwisie powyżej 15 cm norma PN-EN 13964 wymaga stosowania łączników o nośności potwierdzonej badaniem, a nie deklaracją producenta.

Poddasza to osobna kategoria, bo płyty gk na krokwiach pracują inaczej niż na murze. Krokwie mają rozstaw 70-90 cm, więc łączniki wpada w nie co 50 cm wzdłuż krokwi i co 45-80 cm w poprzek, w zależności od kąta połaci. Zużycie rośnie do około 7 szt./m², ale zysk jest konkretny: brak mostków termicznych, które tworzyłby ruszt z profili przycinanych na wymiar. Dystanse pozwalają też poprowadzić instalację elektryczną i kanały wentylacji mechanicznej bez kolizji z rusztem.

Podłogi na legarach to najmniej oczywiste zastosowanie, a jednak bardzo praktyczne przy adaptacjach strychów. Rozstaw 62,5×62,5 cm daje 7 szt./m² w układzie standardowym, ale przy płytach OSB punktowe mocowanie co 80-100 cm (4 szt./m²) też spełnia normę, o ile podparcie stanowi sztywne legary. Minimalna strata kubatury przy takim rozstawaniu to 1 cm, czyli tyle, ile zajmuje sam talerzyk, co w pokojach o powierzchni 12 m² daje dodatkowe 1,5 m² podłogi użytkowej.

Montaż płyt gk bez stelaża krok po kroku

Cały proces składa się z sześciu etapów i w ekipie dwóch osób zajmuje od 8 do 12 m² na godzinę, czyli mniej więcej dwa razy szybciej niż stawianie tradycyjnego rusztu. Różnica bierze się z tego, że nie trzeba ciąć profili, łączyć ich wkrętami samogwintującymi ani poziomować każdego pasa osobno. Dystanse robią tę robotę za ciebie.

Pierwszy krok to wyznaczenie punktów mocowania. Najłatwiej zacząć od rogu pomieszczenia, odmierzyć od sufitu i podłogi po 30-40 cm, narysować poziomicą laserową linię i rozmieścić talerzyki co 40-60 cm w zależności od typu powierzchni. W narożnikach warto zostawić 10 cm odstępu od krawędzi, bo zbyt blisko krawędzi muru tuleja może wypaść przy wierceniu.

Drugi krok to wiercenie. Wiertło 8 mm w cegłę pełną, 10 mm w beton komórkowy, 12 mm w pustaki ceramiczne. Głębokość otworu powinna być o 10 mm większa niż długość kołka rozporowego, żeby kurz nie blokował w pełni rozprężenia. Przy wierceniu w betonie warto użyć wiertła widiowego, bo zwykłe HSS stępi się po trzech otworach. Kolejny etap to osadzenie talerzyka: w otwór wchodzi kołek, w niego śruba, a talerzyk opiera się na murze płaszczyzną z papy bitumicznej lub uszczelki EPDM, co tłumi drgania i mostki akustyczne.

Trzeci krok to wkręcenie śruby z tuleją dystansową. Moment dokręcania ustala się kluczem dynamometrycznym na 8-12 Nm, chyba że producent podaje inaczej. Zbyt mocne dokręcenie ścina kołek, zbyt luźne zostawia luz, który potem przenosi się na płytę. Czwarty krok to wstępna regulacja długości tulei, jeszcze bez płyty. Wkręcasz ją na szacunkową głębokość i zaznaczasz markerem położenie, żeby nie zgubić ustawienia.

Piąty krok to właściwa regulacja po zawieszeniu płyty. Tu przydaje się pomocnik: jedna osoba trzyma arkusz, druga dokręca lub odkręca tuleje. Laser krzyżowy wskazuje płaszczyznę, a śruba z łbem sześciokątnym pozwala korygować pozycję co 1 mm. Po ustawieniu całego arkusza dokręcasz kontrę, czyli drugą nakrętkę, która blokuje tuleję przed samoczynnym luzowaniem się pod wpływem drgań.

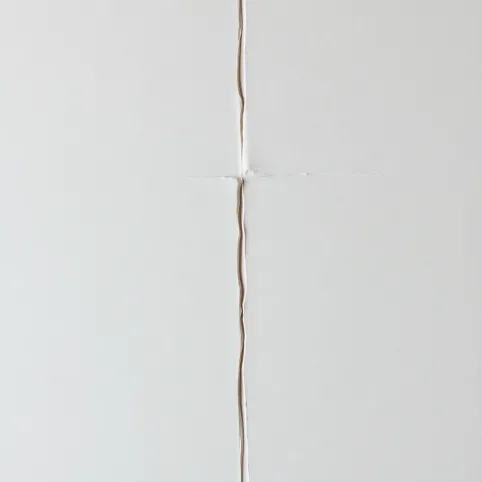

Szósty krok to kontrola i wykończenie. Poziomica dwumetrowa przyłożona do płyt powinna pokazywać zero szczeliny na całej długości. Łączenia między arkuszami wymagają taśmy zbrojącej i masy szpachlowej zgodnej z PN-EN 13963, a narożniki wewnętrzne dodatkowej siatki z włókna szklanego, bo to właśnie tam pojawiają się pierwsze rysy skurczowe po sezonie grzewczym.

Najczęstsze błędy przy montażu dystansów do płyt gk

Zbyt rzadki rozstaw łączników to grzech numer jeden, który popełnia co trzecia ekipa przy pierwszym kontakcie z tym systemem. Płyta 12,5 mm podparta co 70 cm ugina się pod własnym ciężarem o 2-3 mm, a po nałożeniu gładzi różnica rośnie do 4 mm. Efekt widać przy oświetleniu bocznym: każda nierówność rzuca cień i psuje efekt gładkiej ściany. Rozstaw 60 cm to maksimum dla płyty 12,5 mm, a dla 9,5 mm absolutne maksimum to 40 cm.

Drugi błąd to brak kontroli momentu dokręcania. Śruba M6 w tulei M8 to delikatny gwint, który łatwo zerwać, zwłaszcza w tanich tulejach z aluminium. Po zerwaniu śruby nie da się już regulować dystansu i trzeba wiercić nowy otwór obok. Klucz dynamometryczny kosztuje 80-120 zł, a oszczędza kilka godzin poprawek, więc matematyka jest prosta.

Trzeci błąd to mocowanie w złym podłożu. Talerzyk przenosi obciążenie przez kołek rozporowy, więc pustak ceramiczny drążony wymaga kołka o długości 80 mm i średnicy 10 mm, a nie standardowego 6×40 mm. Beton komórkowy z kolei potrzebuje kołka z gwintem do gazobetonu, bo zwykły rozpór się w nim nie zakleszcza. Ściana gipsowo-kartonowa to w ogóle temat na osobną rozmowę: tam dystanse nie mają sensu, bo podłoże jest za słabe, żeby przenieść obciążenia.

Czwarty błąd to ignorowanie akustyki. Sam talerzyk to mostek akustyczny, twardy punkt, który przenosi drgania z płyty na mur. W ścianie między mieszkaniami, gdzie norma PN-B-02151-3 wymaga izolacyjności co najmniej 45 dB, dystanse warto uzupełnić podkładką EPDM lub filcem bitumicznym o grubości 2-3 mm. Bez tego różnica między suchą zabudową a murem spada o 3-5 dB, co brzmi niewinnie, ale oznacza, że rozmowa za ścianą staje się słyszalna.

Piąty błąd to rezygnacja z paroizolacji na poddaszu. System talerzykowy ułatwia prowadzenie instalacji, ale jednocześnie tworzy pustkę między płytą a folią, w której może skondensować się para wodna. Folia paroizolacyjna o grubości 0,2 mm z zakładkami 10 cm i klejem butylowym na łączeniach to obowiązek, nie opcja, bo inaczej po dwóch sezonach grzewczych w wełnie mineralnej pojawi się grzyb.

System talerzykowy nie sprawdza się na ścianach nośnych w budynkach z wielkiej płyty, gdzie przenoszenie obciążeń wymaga ciągłego rusztu, ani na sufitach o rozpiętości powyżej 4 m bez dodatkowego stężenia. W takich przypadkach dystanse pełnią rolę pomocniczą, a główne obciążenie przejmuje profil stalowy.

Decyzja, czy wybrać montaż płyt gk na dystansach, sprowadza się do trzech pytań: ile krzywizn trzeba zniwelować, jak grube instalacje prowadzić w ścianie i czy zależy ci na czasie. Jeśli odpowiedzi to „dużo, więcej niż 5 cm i tak", system talerzykowy pokonuje stelaż i klej zarówno kosztem, jak i tempem pracy. Kiedy ściany są równe, a instalacje prowadzone w warstwie tynku, klasyczny ruszt pozostaje sensownym wyborem, bo zużywa mniej łączników punktowych i nie wymaga precyzyjnej regulacji co milimetr.
